Pipa baja yang terletak di dalam bawah tanah, mengangkut banyaknya minyak, gas, atau air dari satu tempat ke tempat lainnya. Pipa-pipa ini merupakan infrastruktur industri yang cukup penting, tanpa adanya pipa maka distribusi energi dan bahan baku akan terganggu. Namun, seperti halnya struktur logam lainnya, pipa bawah tanah tidak kebal terhadap korosi.
Korosi itu sendiri adalah proses terdegradasinya suatu material yang dapat menyebabkan cacat pada pipa, yang berpotensi mengakibatkan kebocoran, pencemaran lingkungan, serta gangguan operasional. Oleh karena itu solusi yang diperlukan adalah inspeksi rutin dengan menggunakan teknologi yang dapat mendeteksi potensi kerusakan sebelum kebocoran atau kegagalan sistem. Namun, pertanyaannya adalah bagaimana cara memeriksa kondisi pipa yang terkubur tanpa menggali semuanya?
Jawabannya ada pada Teknologi Pengukuran dengan Cathodic Protection System. Dari sinilah peran empat Cathodic Protection System yang digunakan oleh PT Capella Global Inovasi (CGI) yaitu CIPS, DCVG, PCM, dan ACVG.
- CIPS (Close Interval Potential Survey) → Mengevaluasi perlindungan pipa dari korosi.
- DCVG (Direct Current Voltage Gradient) → Mendeteksi cacat atau kebocoran pada lapisan pelindung pipa.
- PCM (Pipeline Current Mapping) → Memetakan aliran arus listrik dalam pipa untuk menemukan potensi kerusakan.
- ACVG (Alternating Current Voltage Gradient) → Menentukan lokasi kebocoran arus akibat kerusakan pelapisan.
Dengan metode ini, perusahaan dapat menghindari kebocoran, menghemat biaya perbaikan, dan memperpanjang umur pipa.
Apa itu CIPS?
CIPS (Close Interval Potential Survey) adalah salah satu metode paling penting dalam inspeksi pipa. CIPS merupakan Metode inspeksi pipa yang digunakan untuk mengukur tegangan listrik antara pipa dan tanah disekitarnya. Metode ini bertujuan untuk memastikan bahwa pipa terlidungi secara katodik dengan cukup agar tidak mengalami korosi. Perlindungan ini bertindak sebagai “perisai” yang mencegah pipa berkarat.
Tujuan CIPS digunakan untuk:
1. Mengecek arus listrik yang mengalir tersebar merata di sepanjang pipa (perlindungan katodik).
2. Menentukan area yang mudah berisiko terjadinya korosi.
3. Memberikan gambaran menyeluruh tentang kondisi perlindungan pipa.
Bagaimana Cara Kerja CIPS?

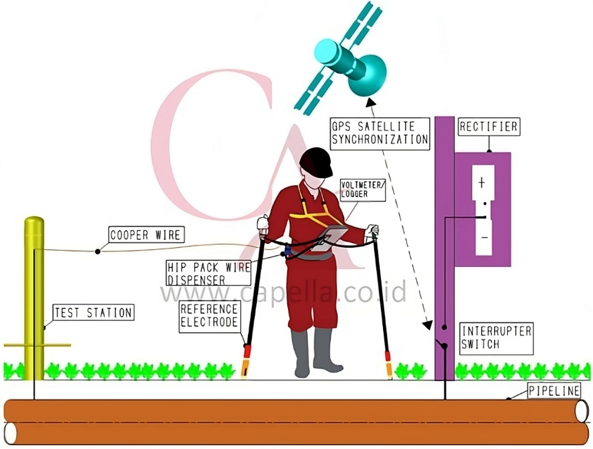

Gambar 1. Close interval Potential Survey
- Pertama siapkan alat-alat untuk melakukan inspeksi pipa dengan metode CIPS seperti voltmeter, elektroda referensi, hingga data logger dengan GPS digunakan untuk mengumpulkan data akurat.
- Lalu operator lapangan akan berjalan menyusuri jalur pipa dilengkapi peralatan yang sudah disiapkan dengan memegang dua elektroda referensi tembaga-sulfat tembaga (CSE) di setiap tangan, kemudian kawat tembaga terhubung ke Test Station saat pekerja berjalan menyusuri jalur pipa, dan mengukur tegangan antara pipa dan tanah dalam interval yang sangat dekat dengan menggunakan alat bernama data logger yang dilengkapi GPS.
- Data ini dianalisis untuk memastikan bahwa seluruh bagian pipa mendapatkan perlindungan yang memadai. Jika hasilnya menunjukan tegangan lebih negatif dari -850 mV, maka pipa tersebut terlindungi dengan baik.
- Jika ditemukan bagian dengan perlindungan rendah, tindakan perbaikan dapat segera dilakukan.
Keunggulan CIPS:
- Memberikan gambaran menyeluruh kondisi pipa
- Mendeteksi dini titik rawan korosi
- Memastikan sistem perlindungan katodik berfungsi optimal.
Apa itu DCVG?
CIPS fokus pada perlindungan secara menyeluruh, sedangkan DCVG (Direct Current Voltage Gradient) digunakan untuk mendeteksi cacat fisik atau kerusakan pada lapisan luar pipa, yang dimana lapisan luar ini berfungsi melindungi pipa terhadap kelembapan dan tanah yang bisa menyebabkan korosi. DCVG membantu mendeteksi retakan atau cacat pelapis yang bisa menyebabkan arus listrik bocor ke tanah dan menciptakan gradien tegangan tertentu. DCVG mendeteksi titik kebocoran dengan akurasi tinggi, bahkan sampai 10 cm dari titik kerusakan. Sehingga metode DCVG ini membantu menemukan lokasi lapisan yang rusak sebelum menjadi masalah yang lebih serius.
Selain itu, DCVG juga bisa memperkirakan seberapa parah kerusakan dengan melihat persentase kebocoran arus (%IR). Dari hasil ini, tim bisa menentukan apakah kerusakan perlu segera diperbaiki atau masih bisa dipantau lebih lanjut.
Tujuan DCVG digunakan untuk:
- Menentukan lokasi dan ukuran cacat pelapisan dengan akurasi tinggi.
- Mencegah korosi dengan menemukan area yang mengalami kebocoran arus.
- Memastikan sistem perlindungan katodik bekerja dengan baik.
Bagaimana Cara Kerja DCVG?

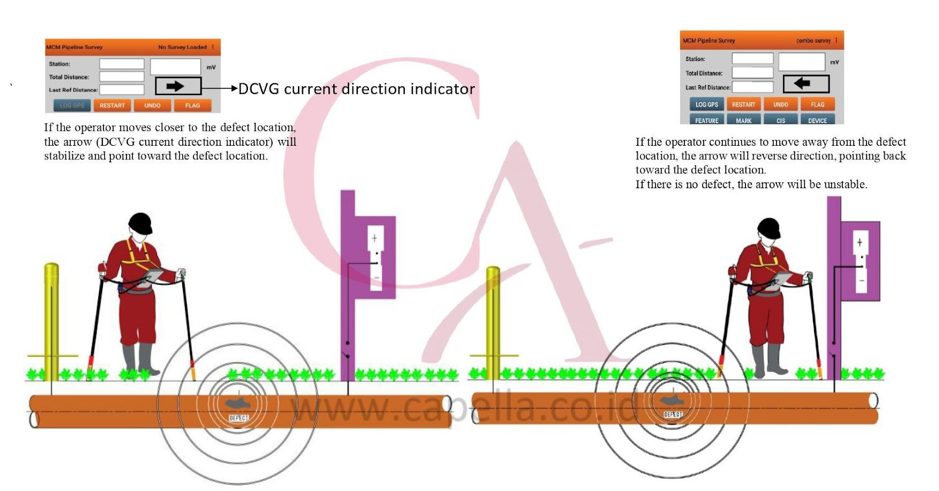

Gambar 2. Direct Current Voltage Gradient (DCVG)
- Mengalirkan arus listrik DC ke dalam pipa.
- Mengukur gradien tegangan di dalam tanah menggunkan voltemeter
- Jika mendeteksi kebocoran arus, cacat atau retakan pada lapisan pelindung, dilihat dari panah indicator arah arus yang stabil dan menunjukan arah lokasi cacat.
- Teknisi akan menggunakan alat khusus untuk menemukan lokasi kebocoran dengan akurasi hingga 10 cm.
Keunggulan DCVG:
- Deteksi cacat dengan ukuran kecil yang tak terlihat dengan mata telanjang.
- Dapat mencegah korosi lebih dini.
- Membantu perusahaan menghindari kerusakan besar yang memerlukan biaya tinggi.
Apa itu PCM?
PCM (Pipeline Current Mapping) adalah metode cathodic protection system yang melacak arus listrik di dalam pipa untuk mendeteksi kebocoran arus yang disebabkan oleh sentuhan dengan logam lain, adanya kerusakan pelapisan atau hubungan pendek yang tersembunyi sehingga bisa memicu korosi.
Menariknya, PCM tidak hanya mendeteksi, tetapi juga memetakan jalur pipa secaraakurat, termasuk kedalamannya. Dengan begitu, tim inspeksi bisa mendapatkan gambaran tiga dimensi tentang kondisi pipa tanpa harus menggali atau membongkar infrastruktur di atasnya. PCM sangat cocok digunakan buat pipa-pipa panjang yang membentang jauh, bahkan melintasi jalan raya atau hutan, yang tidak mungkin diganggu. Karena menggunakan arus rendah (sekitar 4 Hz), metode ini aman meski sistem pipa yang sedang beroperasi.
Tujuan PCM digunakan untuk:
- Mendeteksi hubungan pendek akibat kontak dengan struktur logam lain.
- Mengetahui kebocoran arus listrik dengan presisi.
- Menyediakan data akurat untuk meningkatkan efektivitas perlindungan katodik.
Bagaimana Cara Kerja PCM?
- Menginjeksikan arus DC dengan frekuensi kecil ke dalam pipa melalui pemancar PCM.
- Mengukur distribusi potensial listrik di sepanjang jalurnya.
- Jika ada gangguan arus dengan ciri arus keluar dari pipa yang diinjeksi dari atas tanah kemudian arus itu bisa menjadi tanda adanya hubungan pendek atau pelapisan yang rusak.
Keunggulan PCM:
- Dapat digunakan untuk inspeksi pada pipa panjang
- Tidak terpengaruh oleh gangguan arus dari luar.
- Cocok digunakan di berbagai kondisi lingkungan.
Apa itu ACVG?
Terakhir, ada ACVG (Alternating Current Voltage Gradient) merupakan metode yang mirip dengan DCVG, tapi menggunakan arus bolak-balik (AC). ACVG digunakan untuk mendeteksi kebocoran arus listrik akibat kerusakan pada lapisan pelindung pipa (cacat pelapisan) dan potensi korosi pada pipa konduktif. ACVG cocok untuk kondisi tanah yang kompleks atau area padat seperti kota dan kawasan industri, di mana banyak kabel dan gangguan listrik lainnya.
Tujuan ACVG digunakan untuk:
1. Menentukan lokasi cacat pelapisan dengan akurasi tinggi.
2. Mengidentifikasi tingkat keparahan korosi sebelum menyebabkan kebocoran.
3. Memantau kondisi pipa tanpa harus melakukan penggalian.
Bagaimana Cara Kerja ACVG?
- Mengalirkan arus bolak-balik (AC) ke dalam pipa.
- Mendeteksi perubahan tegangan untuk menemukan lokasi dan tingkat keparahan cacat pelapisan.
- Hasil pengukuran digunakan untuk menentukan apakah perbaikan diperlukan segera.
Keunggulan ACVG:
- ACVG dapat menemukan cacat atau retakan kecil yang mungkin tidak terdeteksi oleh metode lain.
- Dapat dilakukan tanpa harus menggali pipa.
- Seperti DCVG, ACVG mampu mendeteksi lokasi cacat dengan akurasi tinggi dan menilai tingkat keparahannya.
- Karena ACVG tidak terganggu oleh gangguan arus DC, maka metode ini cocok untuk area perkotaan dengan banyak interferensi listrik atau kabel dan struktur logam. Seperti pada kawasan industri atau wilayah dengan infrastruktur padat.
- Bisa dikombinasikan dengan metode PCM untuk hasil lebih akurat.
Kesimpulan
- Dengan kombinasi dari berbagai metode Cathodic protection, perusahaan mampu mendeteksi masalah yang ada, tapi juga bisa mencegah potensi kegagalan di masa depan. CIPS dan DCVG sering dilakukan bersamaan untuk mendapatkan gambaran menyeluruh tentang perlindungan sistemik dan kondisi fisik pelapisan pipa. Begitu juga PCM dan ACVG, yang bisa digabungkan untuk memberikan data yang lebih detail tentang alur arus, lokasi cacat, dan tingkat kerusakan.
- Metode CIPS, DCVG, PCM, ACVG dapat mencegah kebocoran dan korosi sebelum terjadi kerusakan yang lebih parah.
- Manfaat metode Cathodic Protection dapat menghemat biaya perbaikan dengan deteksi dini, Memastikan operasional pipa tetap aman dan efisien, Memperpanjang umur pipa sehingga dapat mendukung keberlanjutan infrastruktur energi.
- Keunggulan metode Cathodic Protection ini juga memungkinkan pemantauan tanpa menghentikan proses pekerjaan operasi dari perusahaan artinya perusahaan tetap bisa berjalan seperti biasa sambil menjaga keamanannya.
PT Capella Global Inovasi menghadirkan solusi Cathodic Protection dengan teknologi CIPS, DCVG, PCM, dan ACVG untuk menjaga infrastruktur pipa tetap aman, efisien, dan andal. Dengan tim ahli dan perangkat yang memadai, PT CGI siap membantu industri menghadapi tantangan korosi.
Ingin tahu lebih lanjut atau konsultasi kebutuhan inspeksi pipa? Hubungi tim ahli kami di PT Capella Global Inovasi!
